Mọi điều bạn cần biết về Vòng bi tự bôi trơn (Và tại sao chúng giúp bạn tiết kiệm thời gian và tiền bạc)

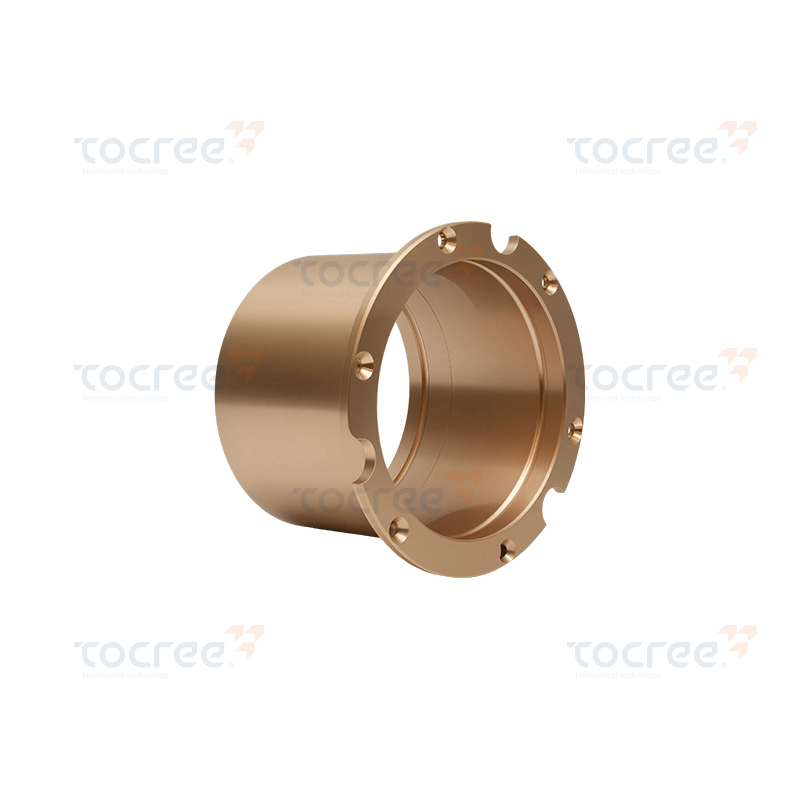

Vòng bi tự bôi trơn là gì và nó hoạt động như thế nào?

Ổ trục tự bôi trơn là loại ổ trục có chứa chất bôi trơn riêng được tích hợp trực tiếp vào vật liệu ổ trục - không cần có mỡ, dầu hoặc lịch bảo trì bên ngoài. Chất bôi trơn được nhúng ở dạng hạt rắn, cấu trúc xốp hoặc hợp chất polymer đặc biệt giải phóng một màng mỏng bôi trơn lên bề mặt trục trong quá trình vận hành. Việc nhả liên tục và có kiểm soát này làm giảm ma sát và mài mòn trong toàn bộ thời gian sử dụng của ổ trục.

Cơ chế này hoạt động thông qua cái mà các kỹ sư gọi là công nghệ "phim truyền". Khi trục quay hoặc trượt trên bề mặt ổ trục, một lượng nhỏ chất bôi trơn - điển hình là than chì, PTFE (polytetrafluoroethylene) hoặc molybdenum disulfide - chuyển lên bề mặt tiếp xúc. Điều này tạo ra một lớp bảo vệ tự bổ sung giúp giữ ma sát ở mức thấp ngay cả khi chịu tải nặng liên tục. Không giống như các vòng bi bôi trơn bằng dầu thông thường dựa vào màng chất lỏng để tách các bộ phận chuyển động, thiết kế tự bôi trơn phụ thuộc vào hóa học ở trạng thái rắn để thực hiện công việc tương tự — nhưng với mức bảo trì ít hơn nhiều.

Điều này làm cho chúng trở thành một giải pháp hấp dẫn trong các ứng dụng mà việc bôi trơn lại là không thực tế, trong đó việc nhiễm bẩn từ dầu hoặc mỡ là không thể chấp nhận được hoặc khi thiết bị cần hoạt động đáng tin cậy trong các điều kiện khắc nghiệt như nhiệt độ cao, chân không hoặc môi trường có tính ăn mòn hóa học.

Các loại vòng bi tự bôi trơn chính

Không phải tất cả các vòng bi tự bôi trơn đều được chế tạo theo cùng một cách. Loại phù hợp phụ thuộc vào yêu cầu tải, nhiệt độ hoạt động, tốc độ và môi trường của bạn. Dưới đây là bảng phân tích các danh mục được sử dụng rộng rãi nhất:

Vòng bi kim loại xốp (thiêu kết)

Chúng được làm từ bột kim loại được nén và thiêu kết - thường là đồng hoặc sắt - để lại một mạng lưới các lỗ chân lông liên kết với nhau. Các lỗ rỗng đã được bão hòa trước bằng dầu, dầu này sẽ thoát ra ngoài qua hoạt động mao dẫn khi ổ trục nóng lên trong quá trình sử dụng và sau đó bị hút trở lại khi nó nguội đi. Hoạt động "thở" này làm cho vòng bi thiêu kết trở nên tuyệt vời cho các ứng dụng có tải trọng nhẹ đến trung bình như động cơ nhỏ, quạt và thiết bị gia dụng. Chúng không tốn kém, yên tĩnh và có thể tồn tại trong nhiều năm mà không cần bôi trơn thêm.

Vòng bi Polymer và PTFE rắn

Vòng bi tự bôi trơn gốc polymer được làm hoàn toàn từ nhựa kỹ thuật - PTFE, nylon, acetal hoặc PEEK - thường được kết hợp với các chất độn gia cố như sợi thủy tinh, cacbon hoặc bột đồng. Đặc biệt, PTFE có một trong những hệ số ma sát thấp nhất so với bất kỳ vật liệu rắn nào, khiến các vòng bi này trở nên lý tưởng cho các môi trường sạch sẽ như chế biến thực phẩm, máy móc dược phẩm và thiết bị y tế. Chúng cũng hoàn toàn chống ăn mòn và không dẫn điện.

Vòng Bi Composite (Mặt sau bằng kim loại với lớp lót polymer)

Vòng bi tự bôi trơn bằng composite kết hợp lớp vỏ đỡ bằng thép hoặc đồng với một lớp lót polymer tương tự hoặc gốc PTFE được liên kết mỏng. Lớp nền kim loại mang lại độ bền kết cấu cao và khả năng tản nhiệt tuyệt vời, trong khi bề mặt polymer xử lý việc bôi trơn. Thiết kế lai này hỗ trợ tải trọng cao hơn đáng kể so với vòng bi polymer nguyên chất và được sử dụng rộng rãi trong các bộ phận ô tô (bản lề cửa, liên kết treo), máy móc nông nghiệp và thiết bị xây dựng.

Vòng bi cắm than chì và carbon

Những vòng bi này thường được làm từ đồng hoặc gang có chèn than chì được cắm hoặc đúc trực tiếp vào thân. Than chì là chất bôi trơn rắn tuyệt vời - nó giữ được các đặc tính ở nhiệt độ cực cao và trong môi trường mà dầu sẽ bị phân hủy hoặc bay hơi. Vòng bi carbon-graphite nói riêng được sử dụng trong tua bin hơi nước, máy bơm xử lý chất lỏng nóng và lò nướng công nghiệp nơi nhiệt độ vận hành có thể vượt quá 400°C. Chúng cũng hoạt động tốt trong môi trường ẩm ướt vì nước thực sự cải thiện hiệu suất bôi trơn của than chì.

Vòng bi được gia cố bằng sợi và sợi

Được sử dụng trong các ứng dụng công nghiệp nặng và hàng hải, các vòng bi này được chế tạo từ các lớp vải dệt (thường là sợi thủy tinh hoặc sợi carbon) được tẩm nhựa và PTFE. Chúng có khả năng chịu tải vượt trội, khả năng chống va đập và thường được tìm thấy trong các ổ trục bánh lái trên tàu, khe co giãn cầu và xi lanh thủy lực. Khả năng chịu tải cạnh và độ lệch trục của chúng cũng khiến chúng trở nên phổ biến trong các phương tiện địa hình và thiết bị khai thác mỏ.

Vòng bi tự bôi trơn so với vòng bi thông thường như thế nào

Việc lựa chọn giữa vòng bi tự bôi trơn và vòng bi được bôi trơn thông thường liên quan đến sự cân bằng giữa một số khía cạnh hiệu suất và chi phí. Bảng dưới đây tóm tắt những khác biệt chính:

Vòng bi tự bôi trơn được sử dụng ở đâu?

Sự hấp dẫn của vòng bi không dầu, không cần bảo trì trải rộng trên nhiều ngành công nghiệp. Dưới đây là một số ứng dụng thực tế phổ biến nhất mà các vòng bi này tỏa sáng:

• Công nghiệp ô tô: Bản lề cửa, cụm bàn đạp, cơ cấu ghế, ống lót hệ thống treo và liên kết lái đều được hưởng lợi từ vòng bi trơn tự bôi trơn. Những bộ phận này dự kiến ​​sẽ kéo dài tuổi thọ của xe mà không cần bôi trơn lại - chính xác là những gì vòng bi composite và polymer mang lại.
• Chế biến thực phẩm và đồ uống: Băng tải, máy trộn, máy chiết rót và dây chuyền đóng gói trong nhà máy thực phẩm không thể chịu được ô nhiễm dầu mỡ. Vòng bi polyme hoặc lót PTFE tuân thủ FDA là giải pháp tiêu chuẩn ở đây, giúp vận hành trơn tru mà không có bất kỳ nguy cơ nhiễm bẩn sản phẩm nào.
• Hàng không vũ trụ và quốc phòng: Vệ tinh, bộ truyền động máy bay, thiết bị hạ cánh và bề mặt điều khiển tiếp xúc với điều kiện chân không và sự thay đổi nhiệt độ khắc nghiệt, nơi chất bôi trơn lỏng là không thực tế hoặc đơn giản là bay hơi. Vòng bi bôi trơn rắn dựa trên than chì và màng khô được sử dụng rộng rãi trong các ứng dụng này.
• Xây dựng và thiết bị nặng: Máy xúc, máy ủi, cần cẩu hoạt động trong môi trường bụi bặm, lầy lội, chấn động cao. Vòng bi composite hạng nặng và ống lót than chì bằng đồng xử lý các điều kiện này tốt hơn nhiều so với vòng bi con lăn bịt kín có thể bị nhiễm bẩn hoặc quá tải.
• Ứng dụng hàng hải: Vòng bi bánh lái, ống lót trục chân vịt và phần cứng boong dưới nước được hưởng lợi từ vòng bi tự bôi trơn bằng nước hoặc than chì cacbon có khả năng chống ăn mòn và hoạt động hiệu quả ngay cả khi chìm trong nước.
• Máy bơm và van: Trong các nhà máy hóa chất, nhà máy lọc dầu và sản xuất điện, máy bơm thường xử lý chất lỏng nóng, mạnh hoặc mài mòn. Vòng bi bằng đồng hoặc carbon được cắm than chì chịu được các chất lỏng này mà không cần hệ thống bôi trơn riêng.
• Động cơ và thiết bị nhỏ: Vòng bi bằng đồng thiêu kết được tìm thấy trong hầu hết mọi động cơ điện nhỏ — từ quạt làm mát máy tính đến máy bơm máy giặt — vì chúng nhỏ gọn, êm ái và không cần bảo trì trong suốt vòng đời của sản phẩm.

Các yếu tố hiệu suất chính cần hiểu trước khi lựa chọn

Chọn sai ổ trục tự bôi trơn cho ứng dụng của bạn là một trong những nguyên nhân phổ biến nhất dẫn đến hỏng hóc sớm. Các thông số quan trọng cần đánh giá là:

Giá trị PV (Áp suất × Vận tốc)

Giá trị PV là tích của tải trọng ổ trục (tính bằng MPa hoặc psi) và tốc độ bề mặt của trục (tính bằng m/s hoặc ft/phút). Mọi vật liệu ổ trục tự bôi trơn đều có định mức PV tối đa cho phép - vượt quá mức này sẽ khiến ổ trục quá nóng và mòn nhanh chóng. Ví dụ, PTFE không hàn có giới hạn PV khoảng 0,1 MPa·m/s, trong khi vòng bi composite PTFE có mặt sau bằng đồng có thể xử lý 0,5 MPa·m/s trở lên. Luôn kiểm tra bảng dữ liệu PV của nhà sản xuất và áp dụng hệ số an toàn.

Nhiệt độ hoạt động

Vòng bi polymer có giới hạn nhiệt độ cao hơn - PTFE thường đạt tối đa khoảng 260°C, trong khi PEEK có thể xử lý lên tới 300°C. Vòng bi bằng đồng được cắm bằng than chì và than chì có thể vượt quá 400°C. Điều quan trọng không kém là phải xem xét hiệu suất ở nhiệt độ thấp: trong môi trường lạnh, một số polyme trở nên giòn, có thể dẫn đến nứt khi chịu tải. Chỉ định cả nhiệt độ vận hành tối thiểu và tối đa khi tìm nguồn cung ứng vòng bi của bạn.

Vật liệu trục và bề mặt hoàn thiện

Vòng bi tự bôi trơn rất nhạy cảm với chất lượng bề mặt trục theo cách mà vòng bi bôi trơn bằng dầu thì không. Bề mặt trục gồ ghề có thể nhanh chóng mài mòn màng polymer hoặc chất bôi trơn, làm giảm đáng kể tuổi thọ ổ trục. Hầu hết các nhà sản xuất khuyến nghị độ nhám bề mặt trục là Ra 0,4 đến 0,8 µm để có hiệu suất tối ưu. Trục thép cứng (HRC 45 hoặc cao hơn) được ưu tiên sử dụng hơn thép mềm hoặc thép không gỉ, vì chúng có thể chống lại một số vật liệu ổ trục nhất định.

Giải phóng mặt bằng và phù hợp

Không giống như vòng bi lăn, vòng bi tự bôi trơn trơn yêu cầu khe hở đường kính chính xác giữa lỗ khoan và trục. Quá chặt, ổ trục có thể bị kẹt hoặc sinh ra nhiệt quá mức. Quá lỏng, bạn sẽ bị rung, ồn và mài mòn nhanh hơn. Khoảng hở được khuyến nghị điển hình nằm trong khoảng từ 0,01% đến 0,1% đường kính trục tùy thuộc vào loại vật liệu và ứng dụng - luôn tham khảo hướng dẫn lắp đặt của nhà sản xuất.

Những sai lầm thường gặp khi lắp đặt vòng bi tự bôi trơn

Ngay cả ổ trục tốt nhất cũng sẽ sớm hỏng nếu được lắp đặt không đúng cách. Hãy chú ý những lỗi thường gặp sau:

• Bôi dầu mỡ “chỉ để an toàn”: Việc thêm mỡ bên ngoài vào ổ trục không cần bảo trì thực sự có thể thu hút các chất gây ô nhiễm và trong một số trường hợp, làm phồng lớp lót polymer hoặc rửa sạch chất bôi trơn nhúng. Vòng bi tự bôi trơn được thiết kế để chạy khô - hãy tin tưởng vào kỹ thuật.
• Nhấn với lực quá mạnh: Vòng bi polyme và composite có thể bị nứt hoặc biến dạng khi lắp ráp bằng lực ép mạnh. Luôn sử dụng dụng cụ ép để phân bổ lực đều trên toàn bộ mặt ổ trục. Kỹ thuật lắp co ngót bằng nitơ lỏng hoạt động tốt cho các cụm lắp ráp chính xác.
• Bỏ qua dung sai lỗ khoan của nhà ở: Lỗ khoan của vỏ phải được gia công với dung sai chính xác. Lỗ khoan quá khổ cho phép ổ trục quay hoặc lắc trong vỏ (được gọi là "đi bộ"), trong khi lỗ khoan quá nhỏ có thể làm nát ổ trục, làm giảm độ hở bên trong đến mức nguy hiểm.
• Sử dụng sai vật liệu trục: Trục mềm hoặc trục có bề mặt hoàn thiện kém là nguyên nhân phổ biến dẫn đến mài mòn sớm. Nếu trục của bạn không thích hợp để chạy trên nền polyme khô, hãy xem xét xử lý bề mặt như mạ crom cứng hoặc thấm nitơ.
• Nhìn lại giai đoạn chạy thử: Một số vòng bi tự bôi trơn - đặc biệt là các loại composite PTFE - cần một khoảng thời gian nghỉ ngắn để thiết lập màng chuyển. Vận hành ở mức đầy tải ngay lập tức có thể làm hỏng bề mặt ổ trục trước khi màng bảo vệ hình thành đầy đủ. Bắt đầu ở mức tải giảm nếu có thể.

Cách chọn vòng bi tự bôi trơn phù hợp cho ứng dụng của bạn

Thực hiện theo cách tiếp cận từng bước này để thu hẹp loại vòng bi tốt nhất:

• Xác định tải và tốc độ của bạn: Tính toán tải trọng ổ trục bằng Newton hoặc pound và tốc độ bề mặt trục dự kiến. Tính toán giá trị PV và lọc ra các vật liệu ổ trục không thể xử lý được.
• Xác định phạm vi nhiệt độ của bạn: Tìm hiểu nhiệt độ tối thiểu và tối đa mà vòng bi sẽ phải đối mặt trong quá trình vận hành và bảo quản. Điều này sẽ ngay lập tức loại trừ một số lựa chọn polyme và hướng bạn đến các loại làm từ than chì hoặc carbon nếu nhiệt độ quá cao.
• Đánh giá môi trường: Vòng bi có tiếp xúc với độ ẩm, hóa chất, bụi hoặc bức xạ không? Môi trường cấp thực phẩm cần vật liệu tuân thủ FDA. Môi trường biển ưa chuộng các ống lót tự bôi trơn tương thích với nước. Các nhà máy hóa chất có thể yêu cầu PEEK hoặc các polyme kháng hóa chất khác.
• Kiểm tra loại chuyển động: Chuyển động là quay liên tục, dao động hay trượt tuyến tính? Một số vật liệu ổ trục - đặc biệt là vật liệu tổng hợp PTFE - hoạt động tốt nhất trong điều kiện dao động hoặc tốc độ chậm thay vì quay liên tục tốc độ cao. Vòng bi bằng đồng thiêu kết phù hợp hơn cho các ứng dụng quay liên tục.
• Hãy xem xét trục của bạn: Xác nhận vật liệu trục, độ cứng và độ hoàn thiện bề mặt của bạn. Nếu trục mềm hoặc thô, hãy tính đến chi phí chuẩn bị hoặc xử lý trục khi so sánh tổng chi phí.
• Yêu cầu bảng dữ liệu vật liệu và mẫu: Các nhà sản xuất vòng bi có uy tín cung cấp dữ liệu kỹ thuật chi tiết bao gồm giới hạn PV, hệ số giãn nở nhiệt, cường độ nén và biểu đồ tương thích hóa học. Yêu cầu các mẫu thử nghiệm để xác nhận nguyên mẫu trước khi cam kết số lượng sản xuất hàng loạt.

Lợi ích chi phí dài hạn của việc không cần bảo trì

Chi phí trả trước của vòng bi tự bôi trơn đôi khi cao hơn ống lót hoặc vòng bi bằng đồng tiêu chuẩn — nhưng tổng chi phí sở hữu sẽ rất khác khi bạn tính đến nhân công bảo trì, chi phí bôi trơn, thời gian ngừng hoạt động theo lịch trình và nguy cơ hỏng hóc đột xuất. Trong môi trường sản xuất số lượng lớn hoặc các cơ sở lắp đặt khó tiếp cận, việc loại bỏ một khoảng thời gian bôi trơn lại có thể bù lại chi phí cao cấp cho ổ trục gấp nhiều lần.

Hãy xem xét một hệ thống băng tải chạy trong một nhà máy chế biến thực phẩm. Vòng bi được bôi trơn thông thường trong môi trường đó đòi hỏi phải kiểm tra thường xuyên, bôi trơn lại và cuối cùng là thay thế các bộ phận bị nhiễm dầu mỡ. Một sự cố ô nhiễm có thể dẫn đến việc thu hồi toàn bộ sản phẩm. Việc chuyển sang sử dụng vòng bi tự bôi trơn bằng PTFE không cần bảo trì sẽ loại bỏ hoàn toàn nguy cơ ô nhiễm và loại bỏ vòng bi đó khỏi lịch bảo trì — giải phóng thời gian kỹ thuật và ngăn chặn việc ngừng hoạt động tốn kém.

Trong các ứng dụng cơ sở hạ tầng ngoài khơi, khai thác mỏ hoặc từ xa, mức tiết kiệm thậm chí còn đáng kể hơn. Khi mỗi lần bảo trì đều yêu cầu vận chuyển bằng trực thăng hoặc hàng giờ di chuyển, việc loại bỏ yêu cầu bôi trơn từ hàng chục điểm chịu lực sẽ giúp tiết kiệm chi phí vận hành rất đáng kể trong vòng đời thiết bị nhiều năm.

suy nghĩ cuối cùng

Vòng bi tự bôi trơn đã phát triển từ một giải pháp kỹ thuật thích hợp thành một lựa chọn phổ biến trong hàng chục ngành công nghiệp. Cho dù bạn đang chỉ định các bộ phận cho lò nướng công nghiệp nhiệt độ cao, dây chuyền đóng gói thực phẩm, bản lề ô tô hay cơ cấu vệ tinh, đều có loại vòng bi tự bôi trơn được thiết kế để xử lý công việc — mà không cần đến súng bắn mỡ. Điều quan trọng là hiểu các thông số kỹ thuật chi phối ứng dụng cụ thể của bạn và kết hợp chúng với vật liệu và thiết kế phù hợp. Với sự liên kết đó, bạn sẽ có được hiệu suất đáng tin cậy, lâu dài với tổng gánh nặng bảo trì thấp hơn đáng kể.
